芯片封裝技術是指在將芯片與其他電子元件集成在一起的過程中，對芯片進行封裝、連接、保護等操作的技術。芯片封裝技術是電子制造領域中非常重要的一部分，它的質量和成本直接影響到整個電子產品的性能和可靠性。

一、芯片封裝的概述

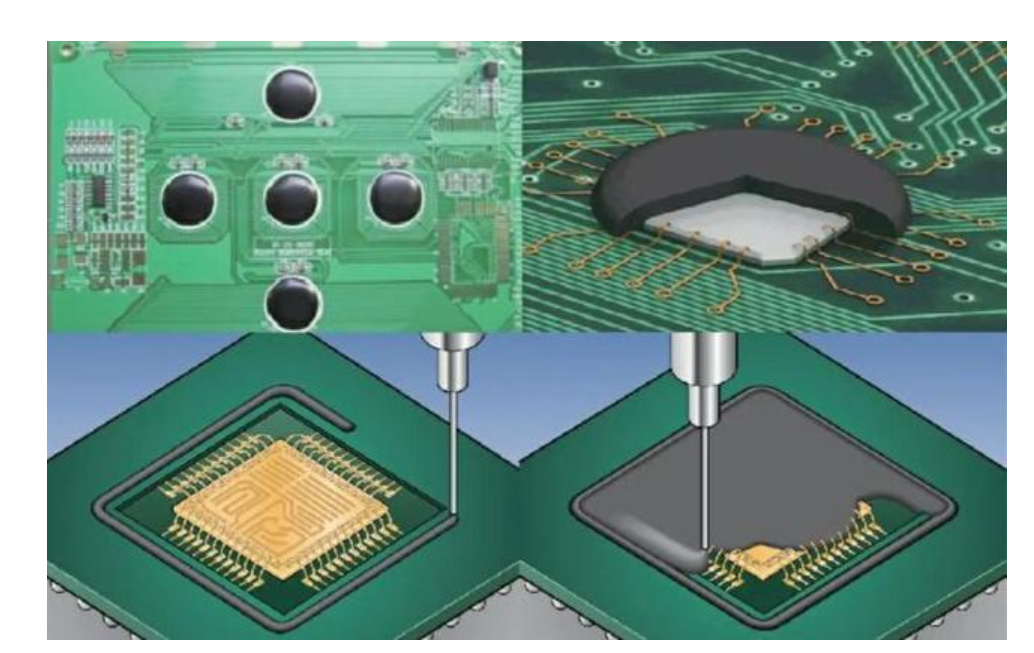

芯片封裝技術的主要作用是將芯片與其他電子元件連接在一起，使它們能夠進行電信號的傳輸和能量的傳遞。在芯片封裝過程中，需要將芯片的引腳與基板或引線框進行連接，以實現芯片與外部電路的互連。同時，芯片封裝還需要保護芯片不受外界環境的影響，如溫度、濕度、機械應力等。

二、芯片封裝的歷史發展

芯片封裝技術最初是在20世紀60年代出現的，當時的主要形式是雙極封裝（DIP）。隨著集成電路技術的發展，芯片封裝的形式也越來越多，如引線邊緣連接（QFP）、球柵陣列（BGA）、芯片尺寸封裝（CSP）、多芯片模塊（MCM）等。

三、芯片封裝的技術創新

隨著電子產品的不斷小型化和對性能要求的不斷提高，芯片封裝技術也在不斷創新。目前，芯片封裝技術的主要發展方向包括以下幾個方面：

集成封裝：將多個芯片集成在一個封裝內，實現更高的性能和更小的體積。

柔性封裝：將芯片封裝成可彎曲、可折疊的形式，以適應柔性電子產品的需求。

晶圓級封裝：在晶圓制造階段直接進行封裝，以提高生產效率和成本效益。

3D封裝：將多個芯片在三維空間中進行堆疊封裝，以實現更小的體積和更高的性能。

四、芯片封裝的未來趨勢

隨著5G、AI、物聯網等技術的不斷發展，芯片封裝技術也將面臨新的挑戰和機遇。未來，芯片封裝技術將更加注重集成化、小型化、柔性化和智能化。同時，隨著新能源汽車、智能家居等領域的快速發展，芯片封裝技術也將不斷拓展新的應用領域。

芯片封裝技術是電子制造領域中非常重要的一部分，它的質量和成本直接影響到整個電子產品的性能和可靠性。隨著技術的不斷創新和市場的不斷變化，芯片封裝技術也將不斷發展和進步，為電子產品的發展提供更加堅實的基礎和更強的支持。
